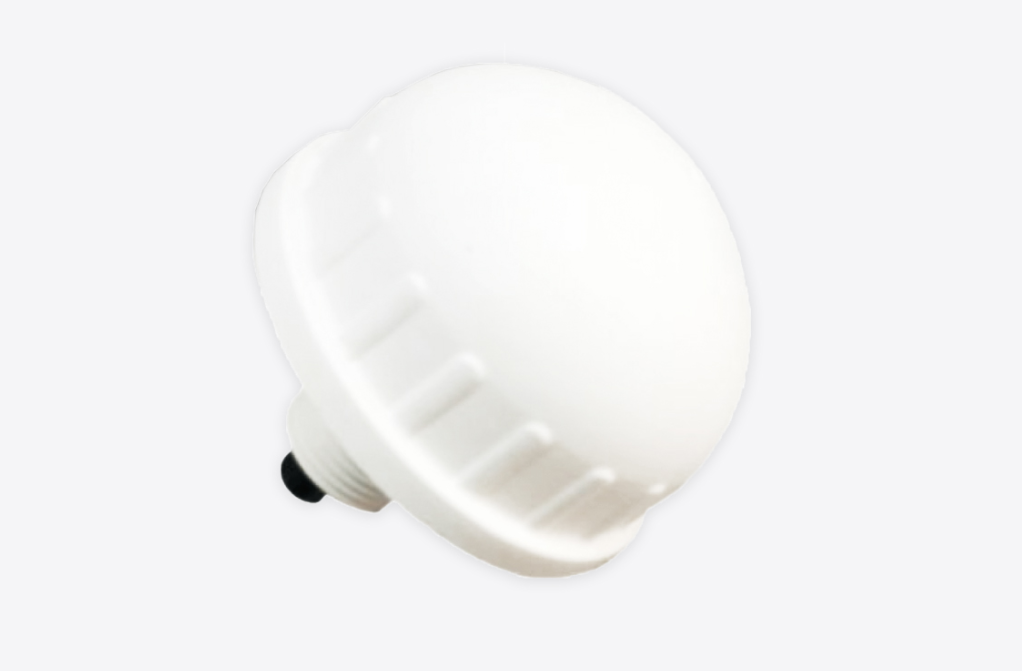

北斗数据传输终端5W型

RDSS参数

接收信号灵敏度

≤-124.6dBm

误码率≤1×10-5；

方位角0°～360°；

俯仰角20°～75°；

发射ERIP

6dBW～19dBW

方位角0°～360°；

俯仰角20°～75°；

载波抑制

≥30dBc

调制相位误差

≤3°

定位/通信

定位、通信成功率：≥95%

无明显干扰情况下

定位精度：≤100米

锁定时间

冷启动首捕时间： ≤2 s

RDSS功能单元供电开始计时

失锁重捕时间： ≤1 s

RNSS
参数

输入频点

RNSS B1 + GPS L1

数据更新率

≥1Hz

默认1Hz

首次定位时间

冷启动时间：

≤35s

开阔地，无明显干扰

热启动时间：

≤2s

重捕获时间：

≤2s

定位

精度

水平

≤5m

开阔地

高程

≤10m

测速精度

≤1.0m/s

灵敏度

捕获

-144dBm

跟踪

-159dBm

其他参数

工作电压

7V~36V

串口类型

RS232（DB9接头）

默认配置

RS422

选配，需用户提出

RS485

网口（仅支持UDP协议）

串口波特率

4800~115200bps

默认19200bps

功耗

待机

≤1.2W

电源的供电参考要求：

19V时，输出电流500mA以上

发射

≤5W（瞬态功耗，≤200mS）

温度

范围

工作

-25～+70℃

（SIM卡推荐工作温度-20～+60℃）

存储

-40～+85℃

重量

≤450g

仅为主机重量，不包括电缆线
