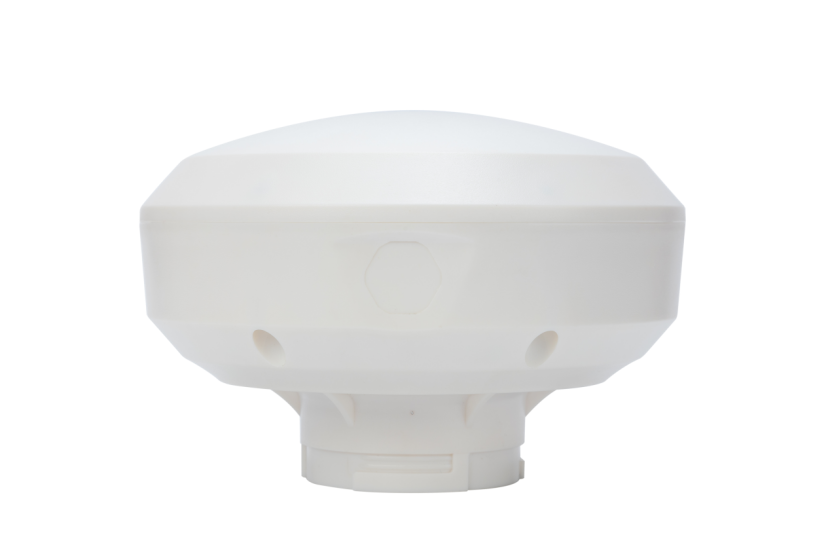

北斗三号数传终端YTD-Y303E

产品亮点

ü 支持中国自主研发北斗定位功能；

ü 支持北斗三号编组功能；

ü 支持位置报告功能：RDSS位置报告、RNSS位置报告；

ü 可同时接收多个波束；

ü 通信成功率高；

ü 多扩展接口；

ü 北斗定位精度：水平优于6m，高程优于8m；

ü 支持抗邻频干扰功能；

ü 支持设备固件在线升级（通过串口升级）；

ü 可扩展支持蓝牙数据传输功能；

ü 多模组合定位功能及定位精度；

ü 可扩展支持1PPS输出功能，LVTTL电平；

ü 可扩展支持4G模块，实现公网报位、通信功能；

ü 设备固件程序在线升级功能：通过串口实现程序升级。

ü 抱杆固定；

详细技术参数

基本功能

ü 支持北斗三号短报文、定位功能；

ü 位置报告功能：RDSS位置报告、RNSS位置报告；

ü 宽电压输入；

ü 待机功耗≤3W

ü 设备固件程序在线升级功能：通过串口实现程序升级。

抗干扰功能性能

ü 抗邻频干扰：蓝牙、WIFI、4G、5G等；

ü RDSS发射不影响GNSS工作。

RDSS区域功能性能

ü 频点选择：接收S2C，发射Lf1、Lf2；

ü 定位功能：定位成功率≥95%（对天）；

ü 区域短报文通信成功率：≥95%（对天），单次最大报文长度：1000汉字或相应代码；

ü 具有北斗三号编组功能；

ü 接收灵敏度：对于专用段24kbps信息帧，误码率：≤1×10-5（信号功率-123dBm）；

ü 发射EIRP值：≤13dBW；

ü 同时接收波束个数：14通道；

ü 设备双向零值：优于1ms±10ns。

RNSS功能性能

ü 支持频点：RNSS：B1I/B1C(TAU1202,B1C)、GPS：L1C/L5C；

ü 双模组合定位精度：水平定位精度优于5m，高程定位精度优于8m；

ü 首次定位时间：冷启动首次定位时间≤90s；

ü 热启动定位时间：≤10s；

ü 1PPS输出偏差：≤100ns；

ü 数据更新率：1Hz。

外部接口

ü 电源接口；

ü RS232（默认）或RS422串口；

ü 可扩展支持RS232或RS422串口；

尺寸

ü ≤Φ146mm×100mm（不含连接器）；

重量

ü 主机重量：≤1kg；

电源

ü 供电类型：直流供电DC9V～32V；

ü 待机功耗：≤3W；

ü 最大发射电流：≤3A。

工作温度

ü 工作温度：-20℃～+55℃；

储存温度

ü 存储温度：-40℃～+70℃

防护等级

ü IP67

其它

终端组成

ü YTD-Y303E北斗三代一体机主要包括主机及配套附件，其中附件主要包括：数据电源线、固定杆、卡箍、合格证。
